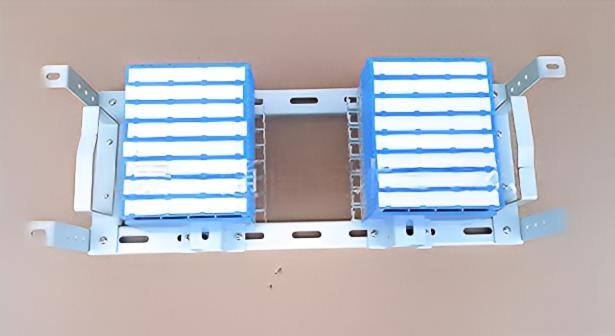

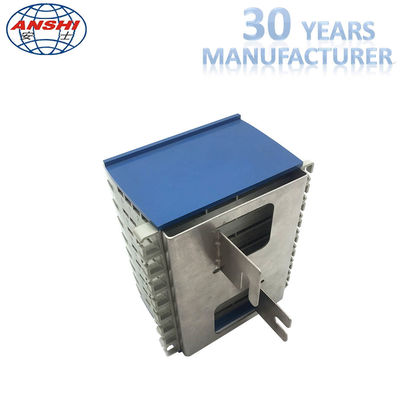

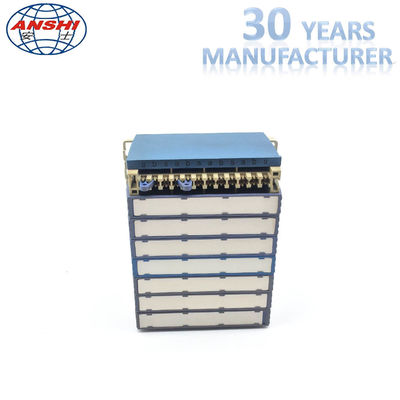

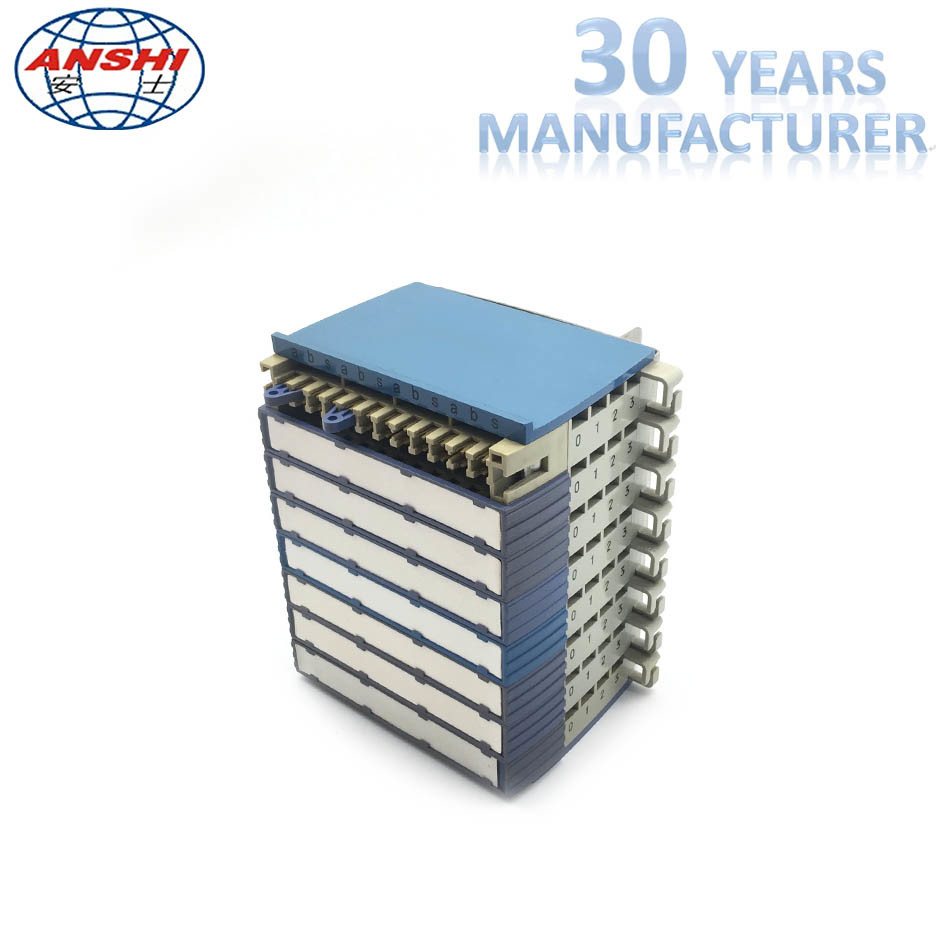

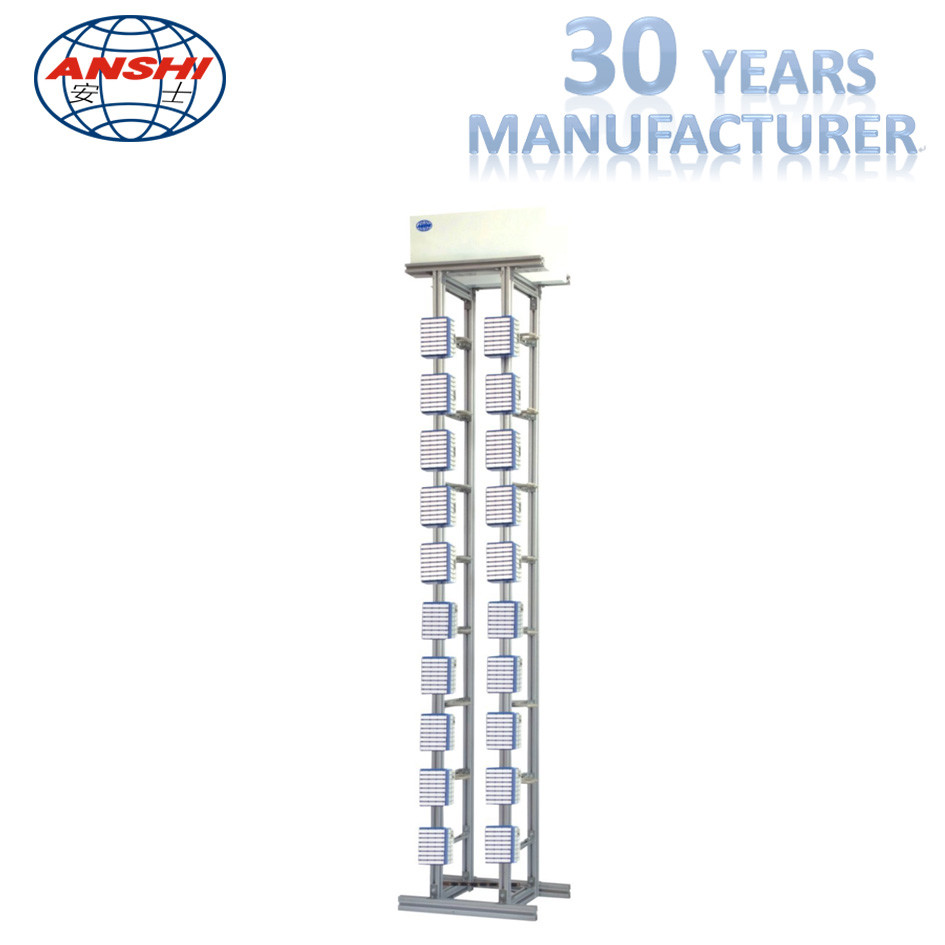

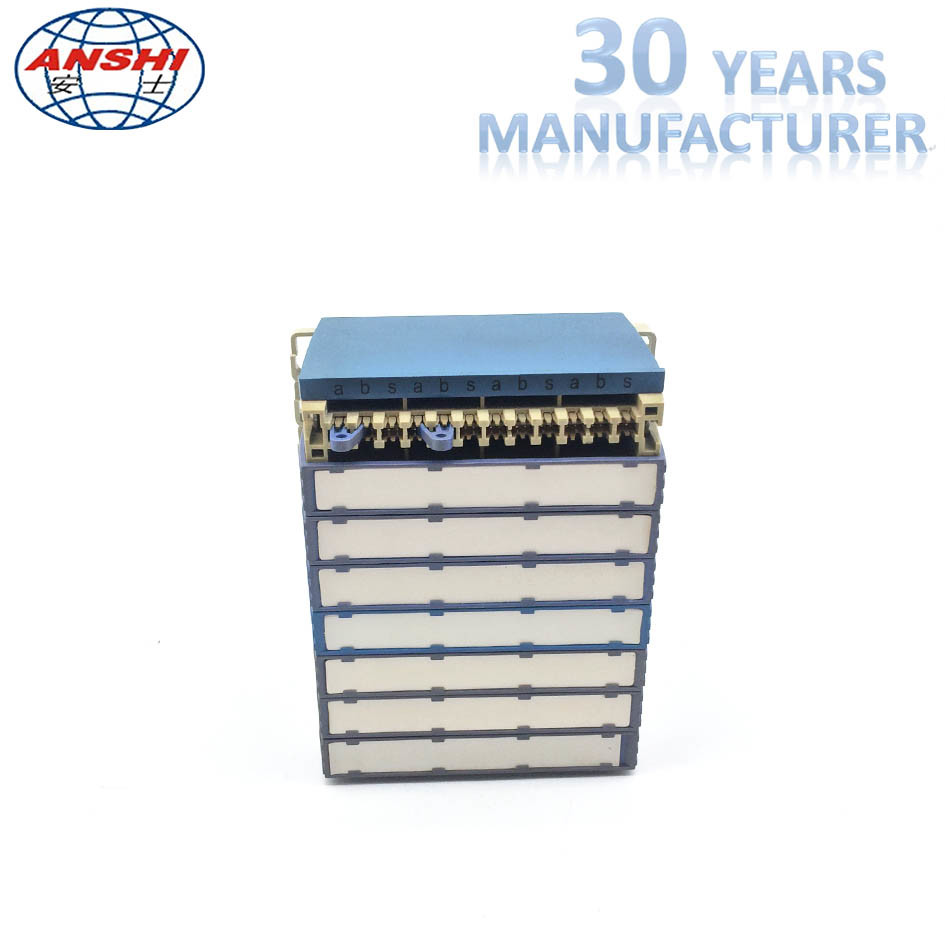

Khung phân phối kỹ thuật số DDF

Hệ thống MPX 112 320, hệ thống 640, Khung phân phối kỹ thuật số 120 ohm

Thông số kỹ thuật chính/Tính năng đặc biệt/Dữ liệu kỹ thuật:

Thiết bị AS-DDF-MK16 được sử dụng để phân phối và truyền tín hiệu số giữa các thiết bị tái sử dụng kỹ thuật số và khung phân phối kỹ thuật số được sử dụng để phân phối và truyền tín hiệu số giữa các thiết bị tái sử dụng kỹ thuật số và hệ thống chuyển mạch điều khiển chương trình, cũng như giữa các thiết bị tái sử dụng kỹ thuật số.

1, Với cấu trúc mở, bề mặt khung được phun nhựa epoxy bằng tĩnh điện, có độ bám dính cao, hình dáng đẹp mắt và màu sắc dịu nhẹ. Không gian phân phối rộng rãi, hình dáng đẹp mắt và gọn gàng trong việc đi dây, dung lượng lớn, lắp đặt thuận tiện, bố trí linh hoạt và cấu trúc mô-đun.

2, Tốc độ làm việc: 2Mb/s

3, Trở kháng hiệu suất: 120Ω (cân bằng)

4, Điện trở trung gian giữa các đầu nối lưỡi gà: không quá 7m ohm giữa lưỡi gà trung gian trong điều kiện kiểm tra tiêu chuẩn;

5, Tỷ lệ xuyên âm: ≥60dB (50kHz~3.1MHz)

6, Mất cách điện: ≤0.4dB (50kHz~3.1MHz);

7, Mất sóng phản xạ: ≥18dB (50kHz~3.1MHz);

8, Điện trở trung gian: (AC)/1 phút không bị thủng hoặc phóng điện.

a. ≥500V (trong điều kiện kiểm tra tiêu chuẩn);

b. ≥500V (Sau khi ở nhiệt độ cao-thấp);

c. ≥250V (Sau khi ẩm);

9, Điện trở cách điện giữa đất bảo vệ điện áp cao và khung: (500V(DC)

a. ≥1×103 MΩ (trong điều kiện kiểm tra tiêu chuẩn);

b. ≥1×102 MΩ (Sau khi ở nhiệt độ cao-thấp);

c. ≥1×20 MΩ (Sau khi ẩm);

10, Lực kéo ra:

a. ≥24 (đường kính 0.4)

b. ≥ 38 (đường kính 0.5)

c. ≥ 52 (đường kính 0.6)

d. ≥ 96 (đường kính 0.8)

11, Tuổi thọ: 200 lần

hệ thống chuyển mạch điều khiển chương trình, cũng như giữa các thiết bị tái sử dụng kỹ thuật số. Điều kiện môi trường: -5-40 độ C; Độ ẩm tương đối<85% (+30 độ C); Áp suất khí quyển: 70-106Kpa

* Vật liệu: thép không gỉ và đồng, mạ vàng đồng trên niken

* Hiệu suất chống cháy: PBT (UL94V-0) hoặc ABS chống cháy (UL94V-0), Khả năng cháy đạt tiêu chuẩn GB/T 5169.7-1985;

* Tính năng cấu trúc: áp dụng thiết kế mô-đun, Có các tính năng về vẻ ngoài thanh lịch và độ bền cao;

* Lực kéo ra: đồng thiếc và mạ bạc (20-40 uinch), lực kéo ra không nhỏ hơn 25N,

* Điện trở trung gian giữa các đầu nối lưỡi gà: không quá 7m ohm giữa lưỡi gà trung gian trong điều kiện kiểm tra tiêu chuẩn;

* Điện trở trung gian: không quá 3m ohm trong điều kiện kiểm tra tiêu chuẩn;

* Trở kháng hiệu suất: 120Ω (cân bằng)

* Tốc độ làm việc: 2Mb/s

* Điện trở cách điện: 1000MΩ/500V(DC)

* Khả năng chịu điện áp: không bị đánh thủng hoặc phóng điện trong 1 phút ở 1KV(DC)

* Tỷ lệ xuyên âm: ≥60dB (50KHz-210MHz)

* Mất cắm: ≤0.4dB (50KHz-210MHz)

* Mất sóng phản xạ: ≥18dB (50KHz-210MHz)
