Mô-đun IP55 STB không có bảo vệ, Mô-đun VX 20 cặp trong nhà / ngoài trời

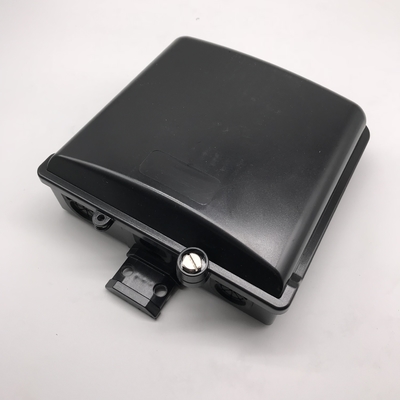

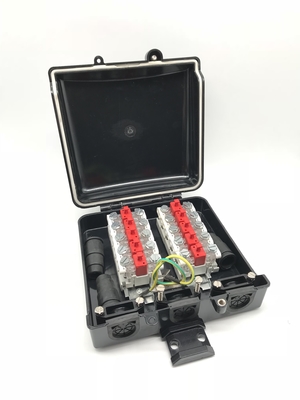

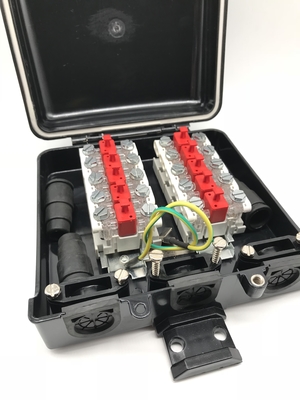

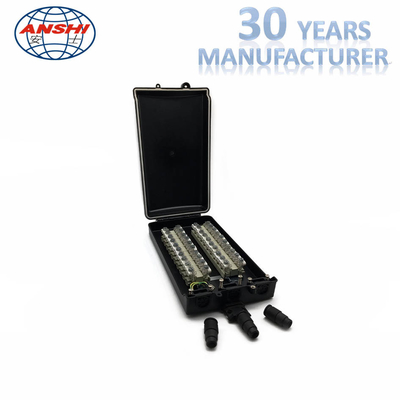

Vỏ thiết bị đầu cuối là một họ của vỏ bọc có thể được sử dụng để bảo vệ môi trường 10, 15, 20, 25 hoặc 30 khối thiết bị đầu cuối. Mỗi vỏ bao gồm một đường ray DIN tiêu chuẩn để gắn blockalong đầu cuối với tất cả phần cứng nối đất. Một số lượng phòng đủ được cung cấp để thực hiện chấm dứt dây thả trong khi kho có thiết kế nhỏ, gọn và hấp dẫn trực quan. Vỏ có thể được đặt hàng có hoặc không có, không có sơ khai hoặc không có dây sơ khai. Grommets cao su được bao gồm tại tất cả các cổng vào và ra dây cáp thả.

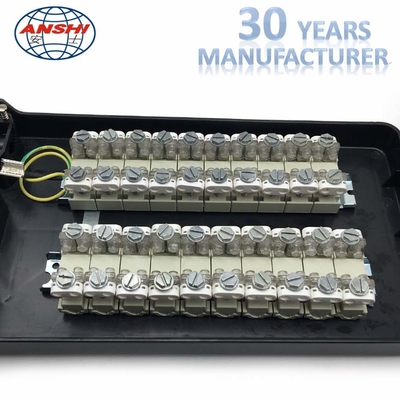

Mô-đun STB cung cấp một điểm kết nối giữa một cặp cáp phía trao đổi và
một cặp phân phối. Nó kết hợp với mô-đun cắm 10 điểm để cung cấp tính liên tục
và một loạt các tùy chọn khác.

Vỏ của thiết bị đầu cuối đa Serivce đặc biệt có chức năng trong đó có tới 20 cặp có thể bị chấm dứt bên trong vỏ bọc trong khi tối đa 200 cặp có thể được vòng lặp thông qua, một kỹ thuật loại bỏ sự cần thiết phải có thêm khớp hoặc đóng gần với thiết bị đầu cuối nhà ở.

Tính năng, đặc điểm
Thiết kế chắc chắn, nhỏ gọn.
Đúc từ nhựa chịu lực cao và chống tia cực tím.
Nhẹ và hấp dẫn thẩm mỹ.
Tất cả các bộ phận kim loại của vật liệu không ăn mòn
Tất cả các phần cứng liên kết và nối đất bao gồm.
Grommets cao su bao gồm cho tất cả các cổng vào / ra cáp.
Đường ray DIN tiêu chuẩn bao gồm.
Đường sắt DIN tăng gấp đôi như một điểm trái đất.
Dễ dàng truy cập vào cả hai bên của các khối thiết bị đầu cuối.
Vòng đời tối thiểu hai mươi năm thử nghiệm.
Cấu hình
Thiết bị đầu cuối đầy đủ dân cư, được bảo vệ hoặc không được bảo vệ được cài đặt sẵn và cáp sẵn sàng.

Nó đặc biệt được khuyến nghị cho:
1. Kết nối ngoài trời nơi điều kiện môi trường cực kỳ khó chịu.
2. Chấm dứt trong đó các đặc điểm phát triển người dùng đòi hỏi sự linh hoạt trong tương lai về loại khả năng bảo vệ hoặc lọc.
Năng lực dẫn điện hiện tại
20 A, 10 A trên mỗi dây dẫn ít nhất 10 phút, mà không gây biến dạng cho mô-đun
Vật liệu chống điện
Không khí khô:> 1010 Bầu không khí ẩm (ASTM D618, quy trình F):> 1010 Sương mù muối: (ASTM B117)> 109
Ngâm trong nước: (15 ngày trong dung dịch NaCl 3%) ĐIỆN THOẠI TR-NWT-000975 (Trước đây là Bellcore)> 109
Điện trở tiếp xúc Vật liệu + Danh bạ Rbridge + Danh bạ Rwire <10 m
Tăng sức đề kháng tiếp xúc Sau các thử nghiệm khí hậu: <2,5 m Sau 50 lần tái kiểm tra: <2,5 m
Độ bền điện môi> 3.000 Vdc trong 1 phút
Đặc tính cơ học
Bảo vệ mặt đất tiếp xúc với đồng thau cứng
Cơ thể mô-đun plug-in Chất làm chậm bằng sợi thủy tinh (UL94)
Niêm phong mô-đun trình cắmGel O ring EPDM
Cấu hình bên trong liên tục AS STB 260 V GDT230 V GDTAS-STB-P
